Flannel网络架构

概述

Flannel网络是一个IP网络。

每个node之上的容器构成一个容器二层网络，可以通过bridge互联，bridge设备设置网关IP，每个容器都设置默认路由为该网关。

各个node之间是一个节点二层网络。

• 如果node之间本来就在一个二层网络，则可以采用hostgw模式构建。
• 如果node之间不是一个二层网络，则通过vxlan技术在物理ip网络上overlay一个二层网络

节点Linux内核开启IP Forward功能。通过路由表联通容器二层网络和节点二层网络。这也是为什么节点之间一定要处于一个二层网络？ 因为需要flanneld配置路由表使得容器网络和节点网络联通，而flanned只能修改节点上的路由表，操纵节点这个虚拟路由器，无法操作节点间的物理路由器。鉴于此，如果underlay网络是二层网络，就采用hostgw模式；如果underlay网络不是二层网络，就使用vxlan技术overlay一个二层网络。

原理都一样。只是vxlan比hostgw多了一次解包和封包的过程，性能当然要比hostgw差了一些。

网络基础

bridge

• bridge
• bridge 三层网络

  vxlan

• vxlan

  hostgw

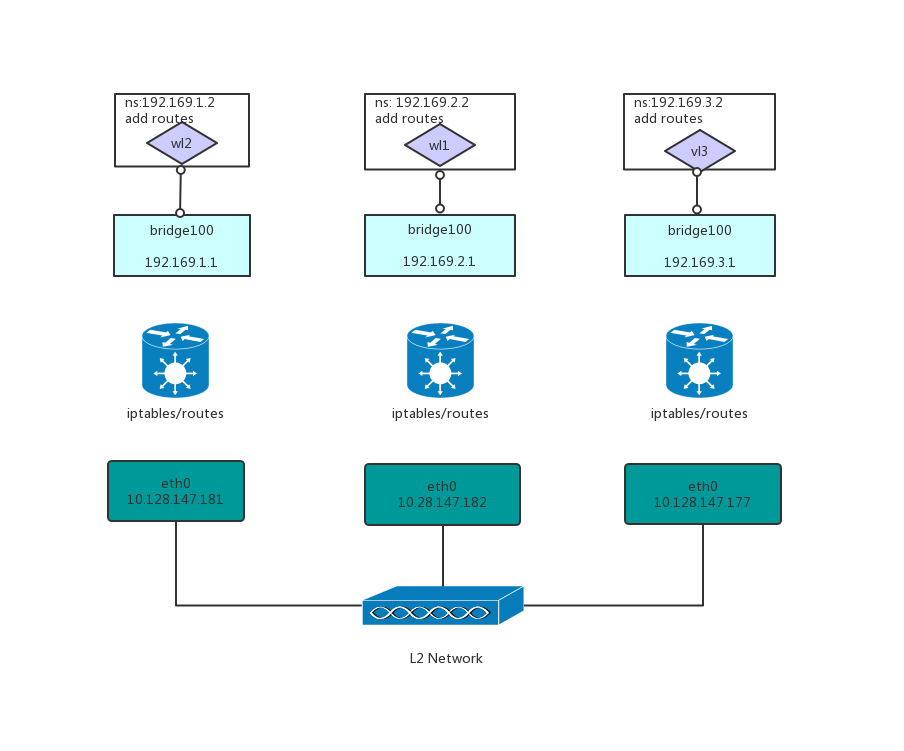

  Backend hostgw形式的网络架构图：

vxlan

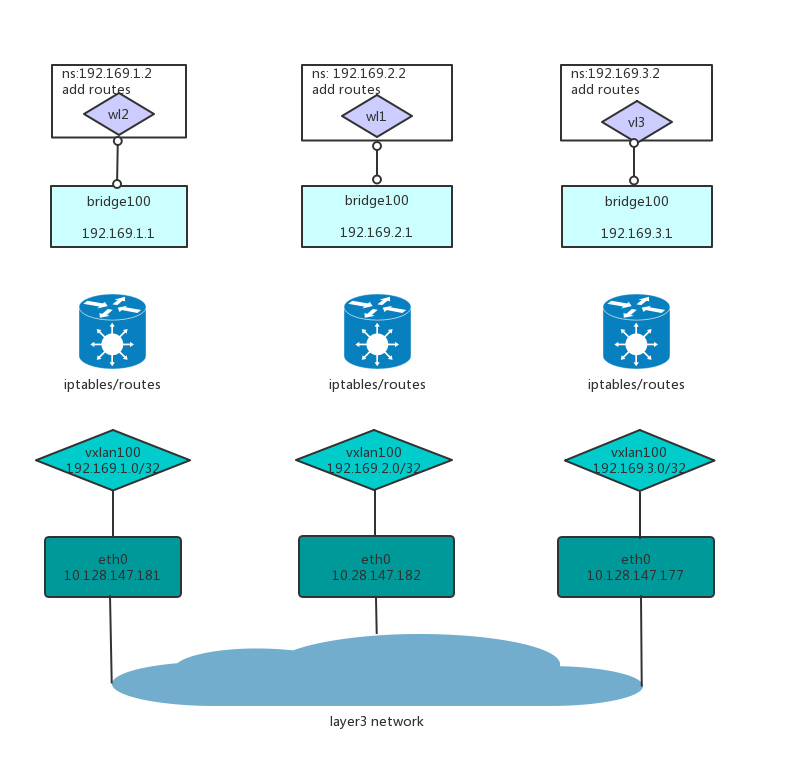

Backend vxlan形式的网络架构图：
