Device Mapper
简介
Device Mapper是Linux2.6内核中支持逻辑卷管理的通用设备映射机制。
它为实现用于存储资源管理的块设备驱动提供了一个高度模块化的内核架构。
在内核中，Device Mapper通过一个个模块化的target driver插件实现对IO请求的过滤或者重新定向等工作。
当前已经实现的target driver插件包括软raid、软加密、逻辑卷条带、多路径、镜像、快照等。

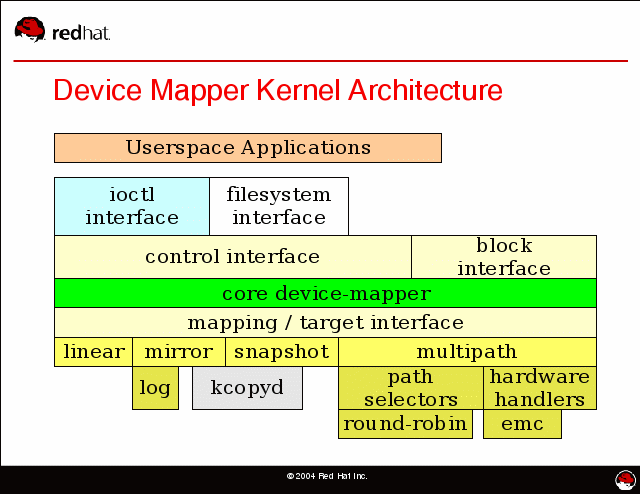

图中linear、mirror、snapshot、multipath表示的就是这些target driver。
Device mapper进一步体现了在Linux内核设计中策略和机制分离的原则，将所有与策略相关的工作放到用户空间完成，内核中主要提供完成这些策略所需要的机制。
Device mapper用户空间相关部分主要负责配置具体的策略和控制逻辑，比如逻辑设备和哪些物理设备建立映射，怎么建立这些映射关系等。而具体过滤和重定向IO请求的工作由内核中相关代码完成。因此整个device mapper机制由两部分组成：
- 内核空间的device mapper驱动。
- 用户空间的device mapper库以及它提供的dmsetup工具。
内核部分
重要概念
Device Mapper在内核中是作为一个块设备驱动被注册的。
它包含三个重要的对象概念：
- mapped device
- map table
- target device
Mapped device是一个
逻辑抽象概念，可以理解为内核向外提供的逻辑设备，它通过映射表描述的映射关系和target device建立映射。
从Mapped device到一个target device的映射表由一个多元组表示，该多元组包括：
- 表示mapped device逻辑设备的起始地址、范围
- 表示target device所在物理设备的地址偏移量
- 表示target device的target类型等变量组成（这些地址和偏移量都是以
磁盘的扇区为单位的，即512个字节大小）。
Target device表示的是mapped device所映射的物理空间段；对mapped device所表示的逻辑设备来说，就是该逻辑设备映射到的一个物理设备。
Device Mapper中这三个对象和target driver插件一起构成了一个可迭代的设备树。
在该树型结构中的顶层根节点是最终作为逻辑设备向外提供的mapped device，叶子节点是target device所表示的底层物理设备。
最小的设备树由单个mapped device和target device组成。
- 每个target device都是被mapped device独占的，只能被一个mapped device使用。
- 一个mapped device可以映射到一个或者多个target device上。
- 一个mapped device可以作为它上层mapped device的target device被使用，该层次在理论上可以在device mapper架构下无限迭代下去。
从上图中可以看到mapped device 1通过映射表和a、b、c三个target device建立了映射关系。
而target device a又是通过mapped device 2演化过来，mapped device 2通过映射表和target device d建立映射关系。
进一步看一下上述三个对象在代码中的具体实现。
- dm.c文件定义的mapped_device结构用于表示mapped device，它主要包括该mapped device相关的锁，注册的请求队列和一些内存池以及指向它所对应映射表的指针等域。
- Mapped device对应的映射表是由dm_table.c文件中定义的dm_table结构表示的，该结构中包含一个dm_target结构数组，dm_target结构具体描述了mapped_device到它某个target device的映射关系。
- dm_table结构中将这些dm_target按照B树的方式组织起来方便IO请求映射时的查找操作。
dm_target结构具体记录该结构对应target device所映射的mapped device逻辑区域的开始地址和范围，同时还包含指向具体target device相关操作的target_type结构的指针。
Target_type结构主要包含了target device对应的target driver插件的名字、定义的构建和删除该类型target device的方法、该类target device对应的IO请求重映射和结束IO的方法等。
而表示具体的target device的域是dm_target中的private域，该指针指向mapped device所映射的具体target device对应的结构。
表示target device的具体结构由于不同的target类型而不同，比如最简单的线性映射target类型对应target device的结构是dm-linear.c文件中定义的linear_c结构。
其定义如下：
struct linear_c {
struct dm_dev *dev;
sector_t start;
};
该target device的定义相当简单，就只包括了表示对应物理设备的dm_dev结构指针和在该物理设备中以扇区为单位的偏移地址start。 上述几个数据结构关系如图所示：
内核中建立过程
下面结合具体的代码简要介绍下在内核中创建一个mapped device的过程：
- 根据内核向用户空间提供的ioctl接口传来的参数，用dm-ioctl.c文件中的dev_create函数创建相应的mapped device结构。这个过程很简单，主要是向内核申请必要的内存资源，包括mapped device和为进行IO操作预申请的内存池，通过内核提供的blk_queue_make_request函数注册该mapped device对应的请求队列dm_request。并将该mapped device作为磁盘块设备注册到内核中。
- 调用dm_hash_insert将创建好的mapped device插入到device mapper中的一个全局hash表中，该表中保存了内核中当前创建的所有mapped device。
- 用户空间命令通过ioctl调用table_load函数，该函数根据用户空间传来的参数构建指定mapped device的映射表和所映射的target device。该函数先构建相应的dm_table、dm_target结构，再调用dm-table.c中的dm_table_add_target函数根据用户传入的参数初始化这些结构，并且根据参数所指定的target类型，调用相应的target类型的构建函数ctr在内存中构建target device对应的结构，然后再根据所建立的dm_target结构更新dm_table中维护的B树。上述过程完毕后，再将建立好的dm_table添加到mapped device的全局hash表对应的hash_cell结构中。
- 最后通过ioctl调用do_resume函数建立mapped device和映射表之间的绑定关系，事实上该过程就是通过dm_swap_table函数将当前dm_table结构指针值赋予mapped_device相应的map域中，然后再修改mapped_device表示当前状态的域。
通过上述的4个主要步骤，device mapper在内核中就建立一个可以提供给用户使用的mapped device逻辑块设备。
IO流
Device mapper本质功能就是根据映射关系和target driver描述的IO处理规则，将IO请求从逻辑设备mapped device转发到相应的target device上。
Device mapper处理所有从内核中块一级IO子系统的generic_make_request和submit_bio接口中定向到mapped device的所有块读写IO请求。
IO请求在device mapper的设备树中通过请求转发从上到下地进行处理。 当一个bio请求在设备树中的mapped deivce向下层转发时，一个或者多个bio的克隆被创建并发送给下层target device。 然后相同的过程在设备树的每一个层次上重复，只要设备树足够大理论上这种转发过程可以无限进行下去。 在设备树上某个层次中，target driver结束某个bio请求后，将表示结束该bio请求的事件上报给它上层的mapped device。 该过程在各个层次上进行直到该事件最终上传到根mapped device的为止。 然后device mapper结束根mapped device上原始bio请求，结束整个IO请求过程。
Bio在device mapper的设备树进行逐层的转发时，最终转发到一个或多个叶子target节点终止。 因为一个bio请求不可以跨多个target device(亦即物理空间段)， 因此在每一个层次上，device mapper根据用户预先告知的mapped device的target映射信息克隆一个或者多个bio，将bio进行拆分后转发到对应的target device上。 这些克隆的bio先交给mapped device上对应的target driver上进行处理，根据target driver中定义的IO处理规则进行IO请求的过滤等处理，然后再提交给target device完成。
上述过程在dm.c文件中的dm_request函数中完成。Target driver可以对这些bio做如下处理：
- 将这些bio在本驱动内部排队等待以后进行处理。
- 将bio重新定向到一个或多个target device上或者每个target device上的不同扇区。
- 向device mapper返回error状态。 IO请求就按照上文中描述的过程在图2中所示的设备树中逐层进行处理，直到IO请求结束。
小结
Device mapper在内核中向外提供了一个从逻辑设备到物理设备的映射架构，只要用户在用户空间制定好映射策略，按照自己的需要编写处理具体IO请求的target driver插件，就可以很方便的实现一个类似LVM的逻辑卷管理器。
Device mapper以ioctl的方式向外提供接口，用户通过用户空间的device mapper库，向device mapper的字符设备发送ioctl命令，完成向内的通信。
Device mapper还通过ioctl提供向往的事件通知机制，允许target driver将IO相关的某些事件传送到用户空间。
用户空间部分
Device mapper在用户空间相对简单，主要包括device mapper库和dmsetup工具。 Device mapper库就是对ioctl、用户空间创建删除device mapper逻辑设备所需必要操作的封装。 dmsetup是一个提供给用户直接可用的创建删除device mapper设备的命令行工具。
用户空间主要负责如下工作：
- 发现每个mapped device相关的target device；
- 根据配置信息创建映射表；
- 将用户空间构建好的映射表传入内核，让内核构建该mapped device对应的dm_table结构；
- 保存当前的映射信息，以便未来重新构建。
Target Driver
Device mapper提供了一个统一的架构，通过target driver插件的方式允许用户根据实际的需要指定自己的IO处理规则，因此target driver充分体现了device mapper的灵活性。
Target driver主要定义对IO请求的处理规则，在device mapper中对target driver的操作已定义好了统一的接口，在实现中该接口由target_type结构中定义，它定义了以下target driver的方法：
- 构建target device的方法
- 删除target device的方法
- Target映射IO请求的方法
- Target结束IO请求的方法
- 暂停target device读写的方法
- 恢复target device读写的访问
- 获取当前target device状态的访问
- Target 处理用户消息的方法
用户可以根据具体需求选择性地实现上述方法，但一般最少要实现前3种方法，否则在device mapper下不能够正常的工作。
linear target drive就只实现了前3种方法和方法7，它完成逻辑地址空间到物理地址空间的线性映射，可以将多个物理设备以线性连接的方式组成一个逻辑设备，通过linear target driver将/dev/sda、/dev/sdb、/dev/sdc的三段连续空间组成了一个大的逻辑块设备。 Linear target的实现很简单，它的创建和删除方法主要完成申请和释放描述linear target device所用结构的内存资源； IO映射处理方法的实现更是简单，如下代码所示：
static int linear_map(struct dm_target *ti, struct bio *bio,
union map_info *map_context)
{
struct linear_c *lc = (struct linear_c *) ti->private;
bio->bi_bdev = lc->dev->bdev;
bio->bi_sector = lc->start + (bio->bi_sector - ti->begin);
return 1;
}
该映射方法就是将发送给逻辑设备mapped device的bio请求，根据映射关系以线性的方式重新定向到linear target device所表示物理设备的相应位置。如代码所示具体实现方法就是修改bio的bi_bdev设备指针为target device对应的设备指针，并根据target device的起始地址和该bio请求在mapped device设备上的偏移值改变IO请求开始的扇区号bi_sector，从而完成IO请求的重定向。
总结
Device Mapper是Linux操作系统中块设备一级提供的一种主要映射机制，现在已被多数Linux下的逻辑卷管理器所采用。 在该机制下，实现用户自定义的存储资源管理策略变得极其方便。 理解device mapper所提供的映射机制，也是进一步理解Linux下一些常见逻辑卷管理器实现的基础。
